グラフィックボード交換ガイド
お役立ち / 2024.09.16

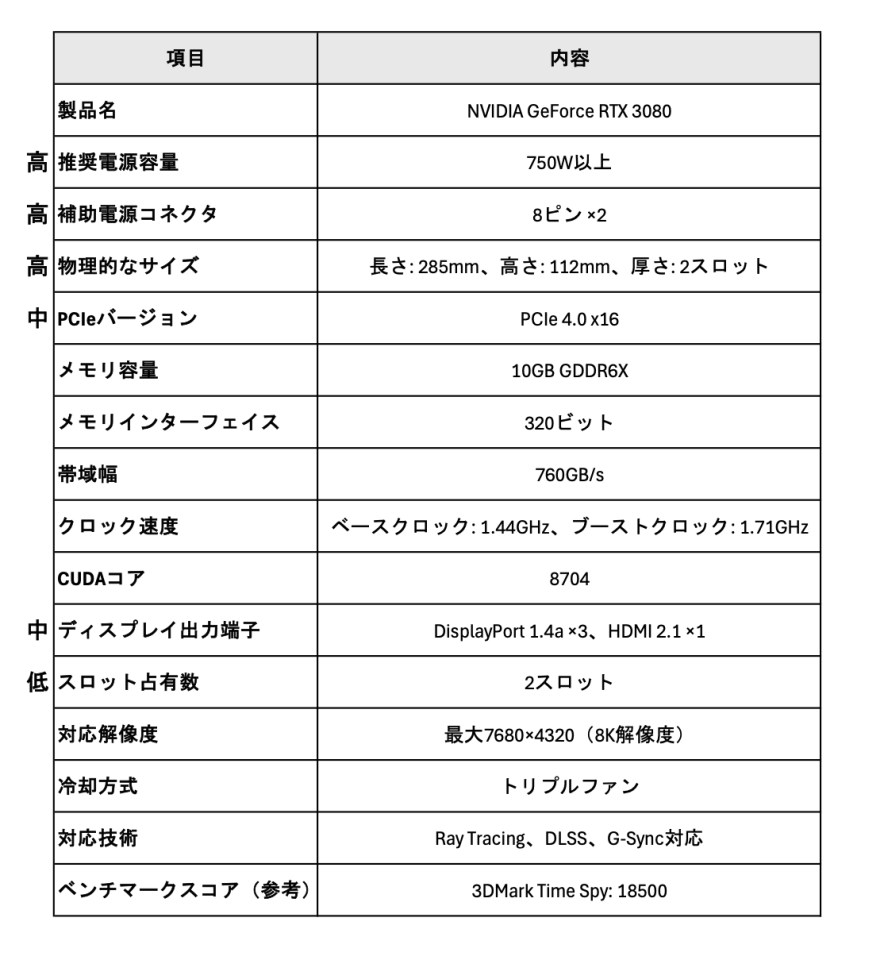

グラフィックボードの選択は、PCのパフォーマンスに大きな影響を与えるだけでなく、PCの他のコンポーネントとの互換性も非常に重要です。このガイドでは、グラフィックボードを選ぶ際に確認すべき互換性とパフォーマンスに関する重要なポイントを解説します。
互換性に関するポイント
互換性に関するポイント
1. 補助電源コネクタ
影響度: 高
補助電源コネクタは、多くの高性能なグラフィックボードに必要ですが、エントリーレベルや省電力モデルの中には補助電源コネクタが不要なものもあります。特に補助電源コネクタが必要な場合は、8ピンや6ピンのコネクタが電源ユニットに備わっているかを確認することが大切です。不要なモデルであれば、電源ユニットとの接続が不要で、グラフィックボードはPCIeスロットから電力を直接供給されます。
例: 「8ピン ×2」が必要な場合、電源ユニットに対応するコネクタがあるか確認しましょう。
2. 推奨電源容量
例: 「8ピン ×2」が必要な場合、電源ユニットに対応するコネクタがあるか確認しましょう。
2. 推奨電源容量
影響度: 高
電源ユニットが推奨される容量（W）に達していない場合、システム全体の動作が不安定になり、クラッシュやフリーズの原因となることがあります。特にハイエンドのグラフィックボードは多くの電力を必要とします。
例: 「750W以上」の電源が推奨されている場合、それに見合った電源ユニットがあるか確認。
3. 物理的なサイズ
例: 「750W以上」の電源が推奨されている場合、それに見合った電源ユニットがあるか確認。
3. 物理的なサイズ
影響度: 高
グラフィックボードがPCケースに物理的に収まるかは非常に重要です。長さや厚みが大きいグラフィックボードは、特にコンパクトなPCケースに収まらないことがあるため、事前にサイズを確認しましょう。
例: 「長さ: 285mm、厚さ: 2スロット」がPCケースに収まるか確認。
サイズの規格
グラフィックボードにはいくつかの標準的なサイズがあります。
フルハイト（Full-Height）: 標準的なサイズで、一般的なPCケースに適しています。
ロープロファイル（Low-Profile）: スリムなケース向けに設計されており、物理的に小さいが冷却性能が低めです。
Mini-ITX: コンパクトPCに使われる非常に小型のサイズです。
例: 「長さ: 285mm、厚さ: 2スロット」がPCケースに収まるか確認。
サイズの規格
グラフィックボードにはいくつかの標準的なサイズがあります。
フルハイト（Full-Height）: 標準的なサイズで、一般的なPCケースに適しています。
ロープロファイル（Low-Profile）: スリムなケース向けに設計されており、物理的に小さいが冷却性能が低めです。
Mini-ITX: コンパクトPCに使われる非常に小型のサイズです。
4. PCIeバージョン
影響度: 中
マザーボードのPCIeバージョン（例: PCIe 3.0やPCIe 4.0）とグラフィックボードのバージョンが異なる場合、下位互換性があるため動作はしますが、性能が制限されることがあります。古いマザーボードでは、最新のグラフィックボードのパフォーマンスを最大限発揮できない可能性があります。
例: グラフィックボードが「PCIe 4.0」対応でも、マザーボードが「PCIe 3.0」だと性能が制限される。
5. ディスプレイ出力端子
例: グラフィックボードが「PCIe 4.0」対応でも、マザーボードが「PCIe 3.0」だと性能が制限される。
5. ディスプレイ出力端子
影響度: 中
使用しているモニターとグラフィックボードの出力端子が一致しているかが重要です。モニターにHDMIやDisplayPortが必要な場合、それらの端子がグラフィックボードに備わっているかを確認しましょう。合わない場合は、変換アダプタが必要です。
例: モニターがHDMI接続のみ可能で、グラフィックボードにHDMI端子がない場合、変換アダプタを用意する必要がある。
6. マザーボードとの互換性（BIOSの種類）
例: モニターがHDMI接続のみ可能で、グラフィックボードにHDMI端子がない場合、変換アダプタを用意する必要がある。
6. マザーボードとの互換性（BIOSの種類）
影響度: 中
2011年以前のマザーボードでは、レガシーBIOSが使われている可能性があり、新しいグラフィックボードのUEFI BIOSと互換性がない場合があります。BIOSが古すぎる場合、グラフィックボードが認識されないことがあります。
例: マザーボードがレガシーBIOSで、グラフィックボードがUEFI BIOSにしか対応していない場合、動作しない可能性がある。
7. スロット占有数
例: マザーボードがレガシーBIOSで、グラフィックボードがUEFI BIOSにしか対応していない場合、動作しない可能性がある。
7. スロット占有数
影響度: 低
グラフィックボードが使用するスロット数がPCのマザーボードやケース内で十分かを確認します。特に、デュアルスロットやトリプルスロットのグラフィックボードは、他の拡張カードに干渉する可能性があります。
例: 2スロット以上を占有する場合、他の拡張カードに干渉しないか確認。
例: 2スロット以上を占有する場合、他の拡張カードに干渉しないか確認。
パフォーマンスに関するポイント
次に、グラフィックボードの性能に影響を与える重要な要素を見ていきます。これらのポイントを確認することで、自分の使用環境に最適なグラフィックボードを選ぶことができます。
メモリ容量
規格: グラフィックボードで使用されるメモリの規格は、GDDR（Graphics Double Data Rate）です。現在主流なのは、GDDR5、GDDR6、そして最新のGDDR6Xです。数字が大きいほど新しい規格であり、性能が向上しています。特にGDDR6Xは、GDDR6よりもさらに高速なデータ転送が可能で、ハイエンドのグラフィックボードに搭載されています。
メモリ容量についても、容量が大きいほど一度に処理できるデータ量が増え、高解像度のゲームや映像編集などの重い作業に適しています。一般的には4GB、8GB、10GB、12GB、16GBなどの容量があり、数字が大きいほど高性能です。
次に、グラフィックボードの性能に影響を与える重要な要素を見ていきます。これらのポイントを確認することで、自分の使用環境に最適なグラフィックボードを選ぶことができます。
メモリ容量
規格: グラフィックボードで使用されるメモリの規格は、GDDR（Graphics Double Data Rate）です。現在主流なのは、GDDR5、GDDR6、そして最新のGDDR6Xです。数字が大きいほど新しい規格であり、性能が向上しています。特にGDDR6Xは、GDDR6よりもさらに高速なデータ転送が可能で、ハイエンドのグラフィックボードに搭載されています。
メモリ容量についても、容量が大きいほど一度に処理できるデータ量が増え、高解像度のゲームや映像編集などの重い作業に適しています。一般的には4GB、8GB、10GB、12GB、16GBなどの容量があり、数字が大きいほど高性能です。
メモリインターフェイス
規格: メモリインターフェイスのビット数は、128ビット、256ビット、320ビット、384ビットなどの幅で規定されています。ビット幅が広いほど、一度に転送できるデータ量が増え、性能が向上します。たとえば、320ビットのインターフェイスは128ビットのものよりも多くのデータを一度に転送できるため、より高い処理能力を発揮します。
規格: メモリインターフェイスのビット数は、128ビット、256ビット、320ビット、384ビットなどの幅で規定されています。ビット幅が広いほど、一度に転送できるデータ量が増え、性能が向上します。たとえば、320ビットのインターフェイスは128ビットのものよりも多くのデータを一度に転送できるため、より高い処理能力を発揮します。
帯域幅
規格: 帯域幅は、GB/s（ギガバイト毎秒）で表されます。数字が大きいほどデータの転送速度が速く、処理性能が高いことを意味します。最新のグラフィックボードでは、700GB/s以上の帯域幅を持つものもあり、データ処理の高速化に大きく貢献します。例えば、帯域幅が760GB/sのグラフィックボードは、500GB/sのものに比べてデータを高速に転送できるため、ゲームや映像編集のパフォーマンスが向上します。
規格: 帯域幅は、GB/s（ギガバイト毎秒）で表されます。数字が大きいほどデータの転送速度が速く、処理性能が高いことを意味します。最新のグラフィックボードでは、700GB/s以上の帯域幅を持つものもあり、データ処理の高速化に大きく貢献します。例えば、帯域幅が760GB/sのグラフィックボードは、500GB/sのものに比べてデータを高速に転送できるため、ゲームや映像編集のパフォーマンスが向上します。
クロック速度
規格: クロック速度はGHz（ギガヘルツ）で表され、数字が大きいほど処理速度が速く、性能が向上します。クロック速度にはベースクロックとブーストクロックの2種類があり、ベースクロックは通常動作時の速度、ブーストクロックは高負荷時に一時的に速度を上げる数値です。たとえば、ブーストクロックが1.8GHzのグラフィックボードは、1.5GHzのものよりも処理が高速です。
規格: クロック速度はGHz（ギガヘルツ）で表され、数字が大きいほど処理速度が速く、性能が向上します。クロック速度にはベースクロックとブーストクロックの2種類があり、ベースクロックは通常動作時の速度、ブーストクロックは高負荷時に一時的に速度を上げる数値です。たとえば、ブーストクロックが1.8GHzのグラフィックボードは、1.5GHzのものよりも処理が高速です。
CUDAコア
規格: CUDAコアは、NVIDIAのグラフィックボードに搭載される並列処理ユニットで、数字が大きいほど同時に処理できるデータ量が増え、並列処理能力が高くなります。例えば、CUDAコアが8704個搭載されているグラフィックボードは、CUDAコアが2000個のものよりも高いパフォーマンスを発揮し、特にゲームや3Dレンダリング、AI処理において性能が大きく向上します。
規格: CUDAコアは、NVIDIAのグラフィックボードに搭載される並列処理ユニットで、数字が大きいほど同時に処理できるデータ量が増え、並列処理能力が高くなります。例えば、CUDAコアが8704個搭載されているグラフィックボードは、CUDAコアが2000個のものよりも高いパフォーマンスを発揮し、特にゲームや3Dレンダリング、AI処理において性能が大きく向上します。
対応解像度
規格: グラフィックボードがサポートできる最大解像度を示します。数字が大きいほど高精細な映像を出力でき、よりリアルで鮮明なグラフィックスを体験することが可能です。たとえば、**7680×4320（8K解像度）**に対応しているグラフィックボードは、4KやフルHDの解像度よりもはるかに高画質な映像を表示できます。最新のグラフィックボードでは、8K対応が一般的になりつつあります。
規格: グラフィックボードがサポートできる最大解像度を示します。数字が大きいほど高精細な映像を出力でき、よりリアルで鮮明なグラフィックスを体験することが可能です。たとえば、**7680×4320（8K解像度）**に対応しているグラフィックボードは、4KやフルHDの解像度よりもはるかに高画質な映像を表示できます。最新のグラフィックボードでは、8K対応が一般的になりつつあります。
冷却方式
規格: 冷却方式には空冷や水冷があります。ファンの数が多いほど冷却効率が高くなります。特に高性能なグラフィックボードは発熱が多くなるため、トリプルファンや水冷のモデルを選ぶと、安定した動作が期待できます。ファンの数や方式によって冷却性能が異なるため、使用環境に合わせて選びましょう。
規格: 冷却方式には空冷や水冷があります。ファンの数が多いほど冷却効率が高くなります。特に高性能なグラフィックボードは発熱が多くなるため、トリプルファンや水冷のモデルを選ぶと、安定した動作が期待できます。ファンの数や方式によって冷却性能が異なるため、使用環境に合わせて選びましょう。
対応技術
規格: Ray TracingやDLSS（Deep Learning Super Sampling）、G-Syncなどの最新技術に対応するグラフィックボードは、映像やゲームのリアリティを向上させます。これらの技術がサポートされていると、より滑らかな映像表現やリアルタイムの光の反射効果を体験できます。
規格: Ray TracingやDLSS（Deep Learning Super Sampling）、G-Syncなどの最新技術に対応するグラフィックボードは、映像やゲームのリアリティを向上させます。これらの技術がサポートされていると、より滑らかな映像表現やリアルタイムの光の反射効果を体験できます。
ベンチマークスコア
規格: ベンチマークスコアは、グラフィックボードの総合的な性能を評価するためのスコアです。数字が大きいほど性能が高いことを示します。たとえば、3DMark Time Spyで18500のスコアを持つグラフィックボードは、15000のスコアのものよりも優れたパフォーマンスを発揮します。スコアが高いほど、ゲームや映像処理、3Dレンダリングで優れた処理能力を持っています。
このガイドを参考に、グラフィックボードの互換性とパフォーマンスをしっかり確認し、最適なモデルを選んでください。実際の仕様書を確認することで、PCに合ったグラフィックボードを見つける手助けになるでしょう。
このガイドを参考に、グラフィックボードの互換性とパフォーマンスをしっかり確認し、最適なモデルを選んでください。実際の仕様書を確認することで、PCに合ったグラフィックボードを見つける手助けになるでしょう。
